彩色水泥瓦耐候性的提高

點(diǎn)擊數(shù)：55902022-06-17 16:32:32　來(lái)源: 水泥瓦-混凝土瓦-屋面瓦-別墅瓦廠家——邯鄲市瓦德新型建材有限公司

眾所周知，彩色水泥瓦普遍采用瓦模中注入以水泥為主要成分的坯料，再經(jīng)成形，干燥，表面涂以涂料的生產(chǎn)工藝。水泥瓦表面涂覆的涂層受陽(yáng)光紫外線的影響，易老化，色調(diào)變白，而且因涂層老化，瓦耐用壽命縮短，需定期維護(hù)。在瓦表面多次涂以涂料時(shí)，維護(hù)作業(yè)量大，耗時(shí)間耗成本。還有一種水泥瓦面層處理方法是在表面涂以由顏料和有機(jī)硅樹(shù)脂、聚氨酯樹(shù)脂或氟樹(shù)脂組成的防紫外線涂料，但費(fèi)用昂貴，而且耐用期限也最多不超過(guò)十年。因此，不論怎樣，彩色水泥瓦都需反復(fù)涂覆涂層來(lái)圍護(hù)，至今，此問(wèn)題也未得以滿意的解決。近來(lái)，海外推出一種防護(hù)性能好的高耐候性彩色水泥瓦制作工藝，現(xiàn)介紹如下。

彩色水泥瓦能否經(jīng)久耐用，關(guān)鍵取決于耐候性指標(biāo)。推出該工藝的目的就在于提高彩色水泥瓦的耐候性，以大幅延長(zhǎng)其使用壽命。該制瓦工藝主要特征是在成形瓦坯表面涂以著色涂料，形成著色裝飾層，再在其上面涂以色彩同于或淡于著色涂料的含纖維材的耐候性涂料。這里耐候性是指彩色水泥瓦經(jīng)受外部空氣溫度變化、日光紫外線和風(fēng)雨的性能。著色裝飾涂層和耐候性涂層所用涂劑宜使用丙烯酸有機(jī)硅涂料、水性丙烯酸涂料等，以使用水性丙烯酸涂料為佳。所用纖維材料要求具有耐候性，宜使用玻璃纖維或碳纖維。玻璃纖維以使用耐堿纖維為佳。纖維材料在涂料中的配合量為5%~30%，最好7%~12%（按質(zhì)量計(jì)）。其配合量過(guò)少，無(wú)法充分確保耐候性；過(guò)多，不易在涂料中均勻分散，導(dǎo)致部分色彩不佳或色斑。此外，在有效保護(hù)著色裝飾涂層的同時(shí)，為了避免涂料用噴槍堵塞，纖維材最好使用直徑約在 30μm以上的微細(xì)圓柱形單絲，其長(zhǎng)度以 30μm~200μm 為好。基料雖以水泥為主要成分，亦可摻用石膏、水玻璃等。

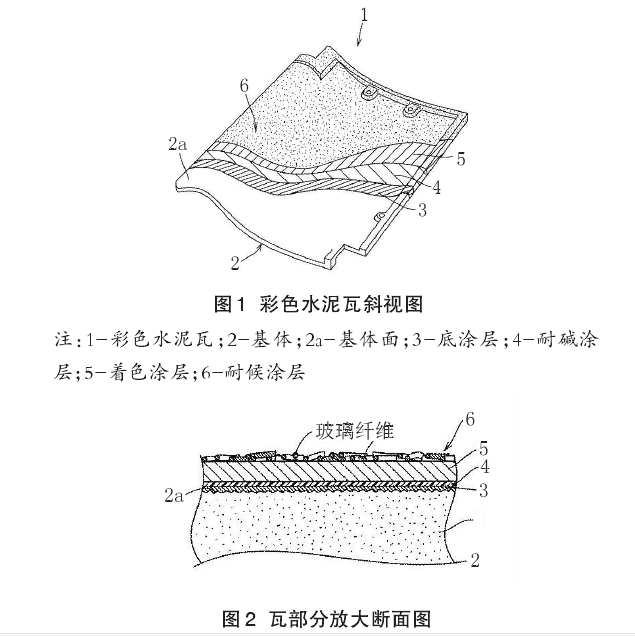

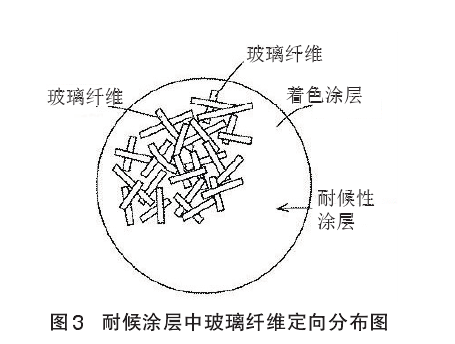

該高耐候性彩色水泥瓦制作流程是將以水泥為主要成分的坯料擠壓成坯，瓦體養(yǎng)護(hù)硬化，涂以涂料，修平整，形成底層涂膜層。為了防止瓦中堿分對(duì)上層涂膜層的侵蝕，可在底涂膜層上，涂以耐堿性涂料，形成耐堿涂膜層，然后涂以著色涂料，形成裝飾涂膜層，最后涂以耐候涂料，形成耐候涂膜層（見(jiàn)圖1和圖2）。著色涂層由含有所需著色顏料的水性丙烯酸涂料構(gòu)成，其厚度約為100μm。耐候性涂層由與著色層相同的水性丙烯酸涂料與耐候性纖維（添加量為7%~12%）組成的涂料構(gòu)成，其厚度約為 25μm。耐候性涂料用噴槍高壓噴涂在瓦著色裝飾涂層上。耐候性涂料涂覆在著色涂層上時(shí)，玻璃纖維以平躺姿態(tài)，水平方向無(wú)序隨機(jī)定向分布（見(jiàn)圖 3）。對(duì)瓦涂以耐候性涂料后，為了固定玻璃纖維，約在100℃下充分干燥。

如上所述，瓦用玻璃纖維具有耐候性，加之其表面呈圓角狀，可有效對(duì)日光紫外線形成漫反射，保護(hù)著色涂層，同時(shí)還具有耐熱性和耐磨性，可保護(hù)各涂層不受風(fēng)雨和高溫的損害。因此，在彩色水泥瓦表面形成的耐候性涂層，可延長(zhǎng)瓦在惡劣環(huán)境下的使用年限，長(zhǎng)期保持瓦強(qiáng)度和美觀。耐候性涂料是在與著色涂層用的廉價(jià)水性丙烯酸涂料中加入玻璃纖維混合而成，與涂以防紫外線涂料相比，成本低。此外，當(dāng)日光射到瓦表面時(shí)，與耐候性涂層中玻璃纖維相遇形成光的漫反射，瓦面色調(diào)呈無(wú)光澤狀，著色涂層色調(diào)顯得更典雅。

由上可知，由于在瓦基體面的著色涂層上再涂有含玻璃纖維的耐候性涂料，當(dāng)日光紫外線接觸玻璃纖維，出現(xiàn)漫反射，阻止了日光射入著色涂層，有效保護(hù)著色涂層不受紫外線的影響，使著色涂層難以老化和褪色變色。涂層中的玻璃纖維還保護(hù)各涂層和瓦基體不受風(fēng)雨的損害，延長(zhǎng)瓦的使用壽命，瓦可以長(zhǎng)久保持強(qiáng)度和美觀。總之，帶耐候涂層的彩色水泥瓦能長(zhǎng)期經(jīng)受惡劣的使用環(huán)境，不需要反復(fù)維修涂覆，商品價(jià)值得到提高。
